SMART WRENCH

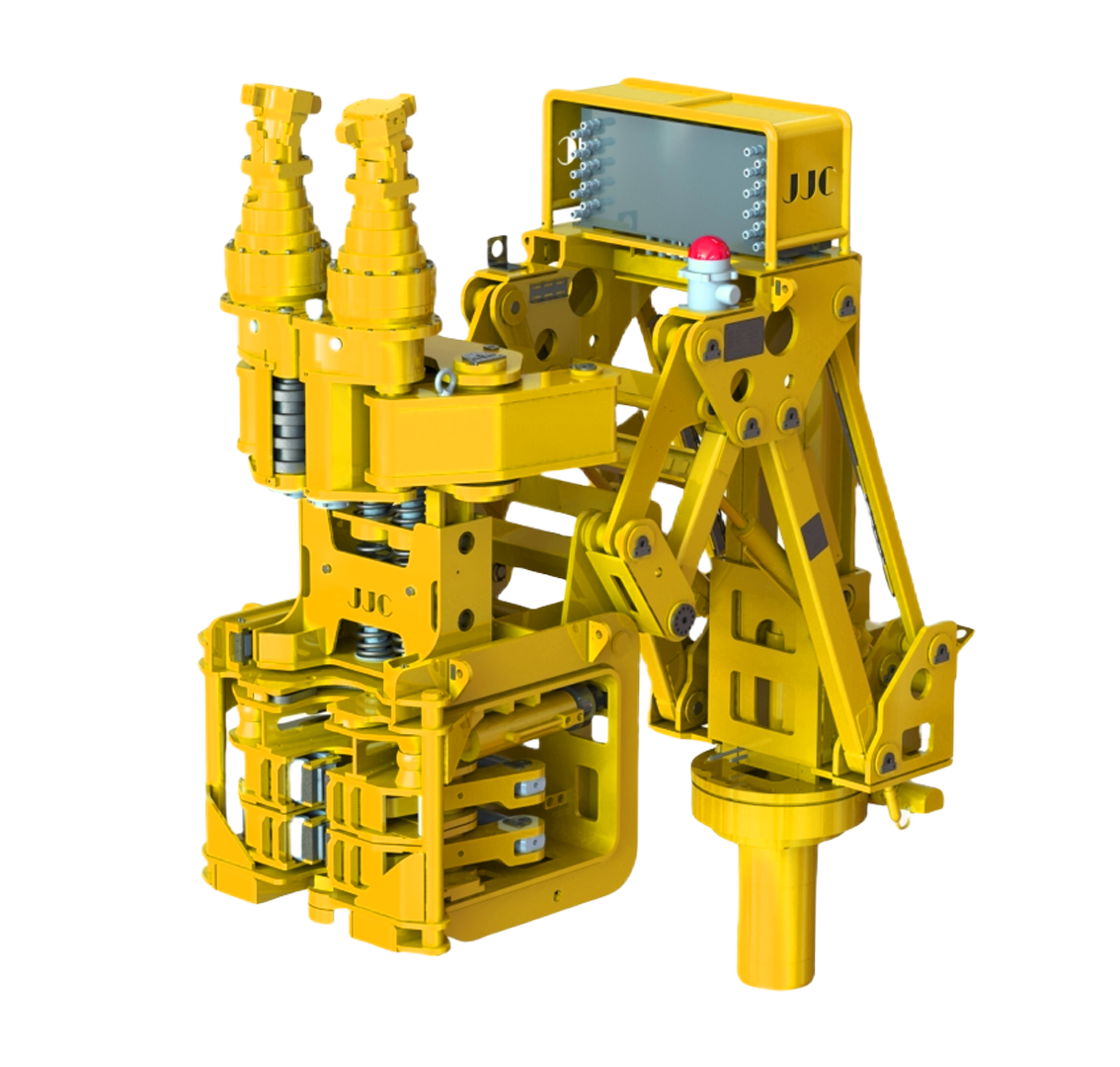

修井铁钻工

本设备采用了独特设计的伸缩臂形式，并对旋扣钳和冲扣钳做了优化，结构更紧凑，尺寸更小，重量更轻，适用于小型钻机、拖挂钻机、车载钻机等钻台面空间受限的情况，并有机器视觉升级包和低温升级包可选。

Highlights
产品特点

工作寿命长

采用创新技术，将快抓管钳和链钳方法以及胳膊肘仿生学技术应用于钻井管具的上卸扣和旋扣，作业方式合理，结构简单，设备可靠性高。同时升级高强度钳牙和旋扣链，消耗件寿命延长50%以上。

作业效率高

专利技术（实用新型专利号：201520430275.9）的连续链式旋扣钳有效地解决了旋扣机构对管体的损伤。专利技术（实用新型专利：201520430155.9）冲扣钳结构采用快抓管钳原理，自适应不同管具尺寸，管具夹持范围内无需更换钳牙或牙座，作业效率高，同时能最大限度地减轻钳牙对管具接头的损伤。

体积重量小

与相同级别的设备相比，体积重量最小，能够安装在司钻对井口前方，方便司钻直接看到钳口和钻具接头，同时设备所需压力等级最低，作业安全性能更高。

维修维护少

结构简单合理，采用模块化结构设计，维护更方便。设备皮实耐用，故障率更低，维修少，维护成本更低。

智能化程度高

机器视觉升级包：通过深度学习算法智能识别钻具接头，无需人工找接头，实现一键式全自动作业，效率大增。 低温升级包：智能感应环境温度，自动进行预热循环，确保铁钻工在极寒环境下随时处于最佳状态。

丰富配置

低温环境、钻具倾斜、全自动作业等多种配置可选。本地、遥控、司钻和集成控制选项，满足新造自动化钻机和老钻机自动化改造需求。

Techincal Specifications
技术参数
型号
SW03-E1
适用管具范围
48mm～160mm
适用油管范围1.9”～ 4 1/2”
钻杆范围2-3/8”~4-1/2”
不适用4-1/2”部分外加厚钻杆
最大旋扣速度
80 rpm@2-7/8 DP
最大旋扣扭矩
3,000 N·m
最大上扣扭矩
30,000 N·m
最大卸扣扭矩
34,000N·m
旋扣钳升降距离
300mm
垂直升降范围
635mm～1635 mm
水平行程范围
1500mm
重量
3,800 kg
液压源需求
不低于14MPa 100L/min
使用环境温度
-20℃-55 ℃
多种控制方式
通过集成司钻系统远程操作
在钻台通过遥控器进行无线遥控操作
本地应急操作
均设置急停按钮
